Ersatzteile Aufsitzrasenmäher (2012-11) - 96051007900 Husqvarna CTH224 T

Kaufen Sie originale Ersatzteile für den Husqvarna Aufsitzrasenmäher CTH224 T direkt aus der illustrierten Teileliste (IPL). Große Auswahl an vorrätigen Artikeln für schnellen Versand.

Aufsitzrasenmäher Husqvarna CTH224 T

Aufsitzrasenmäher

Ausgewähltes Modell

ModellCTH224 T
Änderung
Jahr2012-11
Änderung
Art.-Nr. / PNC96051007900
Änderung

Illustrierte Ersatzteilliste

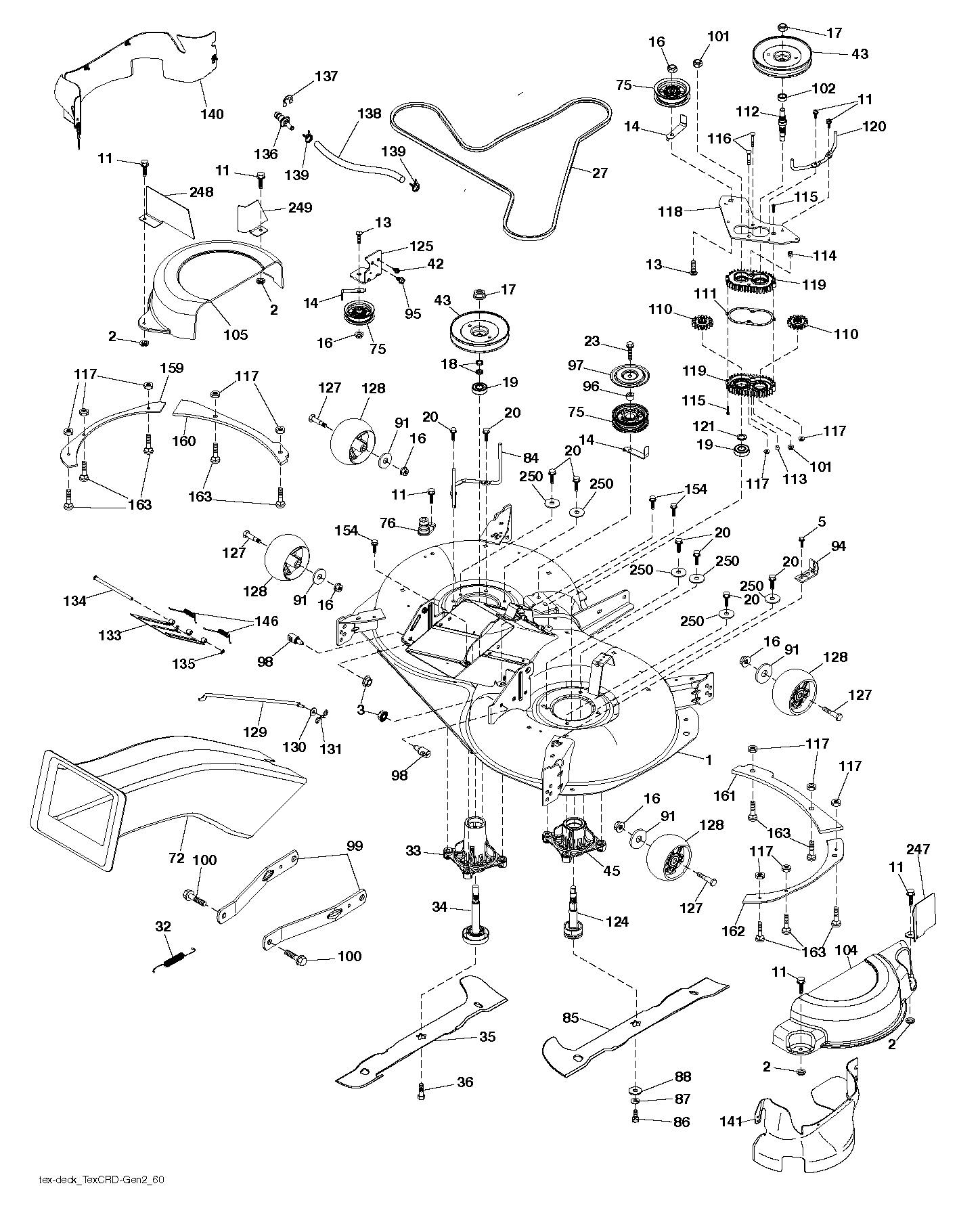

Wähle eine der 11 Explosionszeichnungen, um das Teil auf der Zeichnung zu finden.

Suche nach Name, Teilenummer oder früherer Referenz.

Original-Ersatzteile Husqvarna
Alle Ersatzteile dieser Explosionszeichnung (296)

Schneidwerk - 581928401 - Original Husqvarna Ersatzteile Mutter - 532423062 - Original Husqvarna Ersatzteile Lock Nut - 596135701 - Original Husqvarna Ersatzteile Bolzen - 817000510 - Original Husqvarna Ersatzteile Schraube - 532137729 -ersetzt - 539107631 - Original Husqvarna Ersatzteile Bolzen - 596136101 - Original Husqvarna Ersatzteile Befestigung - 597024901 - Original Husqvarna Ersatzteile Mutter - 532409149 - Original Husqvarna Ersatzteile Sechskantmutter - 596134801 - Original Husqvarna Ersatzteile Scheibe - 532187690 - Original Husqvarna Ersatzteile Lager - 532110485 - Original Husqvarna Ersatzteile Bolzen - 584953901 - Original Husqvarna Ersatzteile Bullone - 599972501 - Originale Husqvarna Riemen - 532445887 - Original Husqvarna Ersatzteile Feder - 583584001 - Original Husqvarna Ersatzteile Dorn - 587126105 - Original Husqvarna Ersatzteile Lama - 581517902 - Originale Husqvarna - sostituisce - 581517901 Schraube - 532193003 - Original Husqvarna Ersatzteile Bolzen - 532428867 - Original Husqvarna Ersatzteile Riemenscheibe - 583568201 - Original Husqvarna Ersatzteile Dorn - 581650501 - Original Husqvarna Ersatzteile Auswurfrohr - 581454103 - Original Husqvarna Ersatzteile Spannrolle für Flachriemen – 597025001 – Ersetzt – 532173438 – 532131494 – Original Husqvarna Service Kit - 583544301 - Original Husqvarna Ersatzteile Riemenscheibe - 583567901 - Original Husqvarna Ersatzteile Lama - 581518002 - Originale Husqvarna - sostituisce - 581518001 Bolzen - 583117001 -ersetzt - 532181713 - Original Husqvarna Ersatzteile Scheibe - 596238701 - Original Husqvarna Ersatzteile Scheibe - 532140296 -ersetzt - 532129962 - Original Husqvarna Ersatzteile Halter - 532197250 - Original Husqvarna Ersatzteile Schraube - 817000612 - Original Husqvarna Ersatzteile Schutzgitter für Riemenspannrolle – 583119101 – Ersetzt – 532182061 – Original Husqvarna Gewindestift - 593824001 - Original Husqvarna Ersatzteile Service Kit - 529846401 - Originale Husqvarna Bolzen - 532196539 - Original Husqvarna Ersatzteile Lock Nut - 596040601 - Original Husqvarna Ersatzteile Abstandsscheibe - 532402511 - Original Husqvarna Ersatzteile Linke Spindelabdeckung – 532444755 – Ersetzt – 584361801 – Original Husqvarna Stufenrad A - 587934801 - Original Husqvarna Ersatzteile Gasket.Gearcase.97.Crd (2 2) - 583514001 - Original Husqvarna Ersatzteile Shaft.Crd.Gearcase.Adapter - 583571601 - Original Husqvarna Ersatzteile Getriebeentlüftung 1/8" NPT - 588170501 - Original Husqvarna Schraube 10-24 UNC 25,4 mm – 583608901 – ersetzt – 818031016 – Original Husqvarna Bullone - 594976601 - Originale Husqvarna - 583611101 - 872110414 Dado - 586668901 - Originale McCulloch Arm - 583567701 - Original Husqvarna Ersatzteile Gear.Case.Subasm. (2 2) - 583527601 - Original Husqvarna Ersatzteile Befestigung - 583568001 - Original Husqvarna Ersatzteile Scheibe - 583514101 - Original Husqvarna Ersatzteile Halter - 583548001 - Original Husqvarna Ersatzteile Bolzen - 596434404 - Original Husqvarna Ersatzteile Laufrad - 589527301 - Original Husqvarna Ersatzteile Rod.Sway.97&107.Crdi&Ii - 583568101 - Original Husqvarna Ersatzteile Scheibe - 734117201 - Original Husqvarna Ersatzteile Bolzen - 532194208 - Original Husqvarna Ersatzteile Ring - 532437988 - Original Husqvarna Ersatzteile Washout.Port.Remote.Hookup - 583544201 - Original Husqvarna Ersatzteile Sprengring - 812000029 - Original Husqvarna Ersatzteile Cappuccio - 532440742 - Originale Husqvarna Vite - 583254901 - sostituisce - 532199855 Bullone - 582735501 - sostituisce - 872110406 Scheibe - 734116301 - Original Husqvarna Ersatzteile Deck - 581929201 - Originale Husqvarna Deck.Lift.Weldment - 583515001 - Originale Husqvarna Hebel - 532195231 - Original Husqvarna Ersatzteile Griff - 532411555 - Original Husqvarna Ersatzteile Feder - 532196314 - Original Husqvarna Ersatzteile Feder - 532194209 - Original Husqvarna Ersatzteile Feder - 583580001 - Original Husqvarna Ersatzteile Scheibe - 819191912 - Original Husqvarna Ersatzteile Gelenk - 589464807 - Original Husqvarna Ersatzteile Bullone - 596564001 - Originale Husqvarna Gelenk - 581506903 - Original Husqvarna Ersatzteile Mutter - 596322601 - Original Husqvarna Ersatzteile Gelenk - 532407003 - Original Husqvarna Ersatzteile Batterie - 583516701 - Original Husqvarna Ersatzteile Schraube - 532440923 - Original Husqvarna Ersatzteile Mikroschalter - 532176138 - Original Husqvarna Ersatzteile Tragegurt - 532400252 - Original Husqvarna Ersatzteile Lampe - 532004152 - Original Husqvarna Ersatzteile Kabel - 583556501 - Original Husqvarna Ersatzteile Sicherung - 532175158 - Original Husqvarna Ersatzteile Schalter - 532401545 - Original Husqvarna Ersatzteile Elektronikmodul - 532193350 - Original Husqvarna Ersatzteile Taste - 532411935 - Original Husqvarna Ersatzteile Schalter - 532110712 - Original Husqvarna Ersatzteile Tragegurt - 581686401 - Original Husqvarna Ersatzteile Elektromagnet - 582042802 - Original Husqvarna Ersatzteile Betriebsstundenzähler – 594919102 – Ersetzt – 594919101 – 586161801 – 532401763 – 532198138 – Original Husqvarna Schalter - 582107601 - Original Husqvarna Ersatzteile Tragegurt - 581686402 - Original Husqvarna Ersatzteile Switch.Bag.Dump (2 2) - 583575501 -ersetzt - 532444534 - Original Husqvarna Ersatzteile Holder - 532175242 - Original Husqvarna Ersatzteile Mutter - 583511701 - Original Husqvarna Ersatzteile Schraube - 596437001 - Original Husqvarna Ersatzteile Gruppo Cinghie - 583555601 - Originale Husqvarna Schalter - 532407568 - Original Husqvarna Ersatzteile Switch.Fbi.Crd - 583100701 -ersetzt - 532180379 - Original Husqvarna Ersatzteile Schalter - 532421062 - Original Husqvarna Ersatzteile Tragegurt - 583593501 - Original Husqvarna Ersatzteile Taste - 532123583 - Original Husqvarna Ersatzteile Bushing - 532124028 - Original Husqvarna Ersatzteile Feder - 583508701 - Original Husqvarna Ersatzteile Feder - 532199679 - Original Husqvarna Ersatzteile Vite - 596241001 - Originale Husqvarna Rod.Brake.K46.Tcrd.Gen2 - 583566601 - Original Husqvarna Ersatzteile Rosetta - 596140201 - Originale Husqvarna Sicherungsring - 812000001 - Original Husqvarna Bremse - 532435486 - Original Husqvarna Ersatzteile Scheibe - 532188967 - Original Husqvarna Ersatzteile Hülse - 532169613 - Original Husqvarna Ersatzteile Cuscino - 510089501 - Originale Husqvarna Bolzen - 596136201 - Original Husqvarna Ersatzteile Riemenscheibe - 532194327 - Original Husqvarna Ersatzteile Riemenscheibe - 532194326 - Original Husqvarna Ersatzteile Riemen - 591065310 - Original Husqvarna Ersatzteile Riemenscheibe - 583577801 - Original Husqvarna Ersatzteile Welle - 532197865 - Original Husqvarna Ersatzteile Bolzen - 595316601 - Original Husqvarna Ersatzteile Befestigung - 583570001 - Original Husqvarna Ersatzteile Rod.Bypass.Crd.Tex.Gen2 - 583571801 - Original Husqvarna Ersatzteile Rosetta - 596029801 - Originale Husqvarna Bolzen - 596029501 - Original Husqvarna Ersatzteile Halter - 596029401 - Original Husqvarna Ersatzteile Feder - 532105709 - Original Husqvarna Ersatzteile Stange - 594084102 - Original Husqvarna Ersatzteile Mutter - 532429164 - Original Husqvarna Ersatzteile Service Kit - 531152901 - Originale Husqvarna Shaft.Asm.Cross.Shift.Rear.Fch - 583560401 - sostituisce - 532441823 Abstandsscheibe - 532137057 - Original Husqvarna Ersatzteile Einstellhebel - 532196439 - Original Husqvarna Ersatzteile Bolzen - 872110622 - Original Husqvarna Ersatzteile Abstandsscheibe - 532194321 - Original Husqvarna Ersatzteile Gelenk - 582217001 - Original Husqvarna Ersatzteile Bellcrank - 583492701 - Original Husqvarna Ersatzteile Halter - 580456901 - Original Husqvarna Ersatzteile Schraube - 817000616 - Original Husqvarna Ersatzteile Kupplung - 585658602 - Original Husqvarna Ersatzteile Scheibe - 532121748 - Original Husqvarna Ersatzteile Halter - 532448596 - Original Husqvarna Ersatzteile Sperrhaken - 532197868 - Original Husqvarna Ersatzteile Stütze - 532197869 - Original Husqvarna Ersatzteile Stange - 532199592 - Original Husqvarna Ersatzteile Pedalarm - 532400980 - Original Husqvarna Ersatzteile Lager - 532120183 - Original Husqvarna Ersatzteile Bedienelement - 532403119 - Original Husqvarna Ersatzteile Kissen - 532421263 -ersetzt - 532401722 - Original Husqvarna Ersatzteile Pad.Pedal.Reverse (1 2) - 583376501 -ersetzt - 532419482 - Original Husqvarna Ersatzteile Feder - 532403187 - Original Husqvarna Ersatzteile Scheibe - 879212010 - Original Husqvarna Ersatzteile Service Kit - 531170501 - Originale Husqvarna Schraube - 596030501 - Original Husqvarna Ersatzteile Collegamento Compl. - 583574601 - sostituisce - 532444283 Rosetta - 596039901 - Originale Husqvarna Scheibe - 532169845 - Original Husqvarna Ersatzteile Nabe - 532165614 - Original Husqvarna Ersatzteile Befestigung - 583575801 - Original Husqvarna Ersatzteile Bolzen - 817580520 - Original Husqvarna Ersatzteile Riemenscheibe - 532199534 - Original Husqvarna Ersatzteile Strap.Torque.K46.Crd.Tex - 583512601 - Original Husqvarna Ersatzteile Service Kit - 529846301 - Originale Husqvarna Halter - 583515101 - Original Husqvarna Ersatzteile Halter - 583506401 - Original Husqvarna Ersatzteile Strap.Torque.K46.Crd.Tex - 583506501 - Originale Husqvarna Dado - 583575901 - Originale Husqvarna Idler.Flat.2.25.Inch (3 2) - 583512101 - Original Husqvarna Ersatzteile Halter - 583567401 - Original Husqvarna Ersatzteile Marmitta - 589818702 Befestigung - 596501502 - Original Husqvarna Ersatzteile Kupplung - 587241601 - Original Husqvarna Ersatzteile Riemenscheibe - 532405097 - Original Husqvarna Ersatzteile Tank.Assy.Xternal.Fill.Gt2.Tex - 583507201 - Original Husqvarna Ersatzteile Tasse - 532441462 - Original Husqvarna Ersatzteile Kabel - 532412165 - Original Husqvarna Ersatzteile Schraube - 596321701 - Original Husqvarna Ersatzteile Bedienelement - 532187768 -ersetzt - 532189541 - Original Husqvarna Ersatzteile Schlauch - 587044820 - Original Husqvarna Ersatzteile Scheibe - 532126197 - Original Husqvarna Ersatzteile Scheibe - 596238901 - Original Husqvarna Ersatzteile Service Kit - 531154901 - Originale Husqvarna Muffler Gasket - 532178151 - Original Husqvarna Ersatzteile Rohr - 583955601 - Original Husqvarna Ersatzteile Rohr - 583955701 - Original Husqvarna Ersatzteile Rohr - 532148456 - Original Husqvarna Ersatzteile Bolzen - 532179953 - Original Husqvarna Ersatzteile Mutter - 532184362 - Original Husqvarna Ersatzteile Bolzen - 532171877 - Original Husqvarna Ersatzteile Schraube - 817120616 - Original Husqvarna Ersatzteile Scheibe - 596135301 - Original Husqvarna Ersatzteile Schraube - 593337601 - Original Husqvarna Ersatzteile Tankdeckel - 532441461 - Original Husqvarna Ersatzteile Lenkrad - 532439740 - Original Husqvarna Ersatzteile Subasm.Axle.Cast.Nztr. - 583512701 - Original Husqvarna Ersatzteile Weldment.Spindle.Lh.15.Nztr - 583512801 -ersetzt - 532436873 - Original Husqvarna Ersatzteile Weldment.Spindle.Rh.15.Nztr - 583512901 -ersetzt - 532436874 - Original Husqvarna Ersatzteile Scheibe - 532006266 -ersetzt - 532124931 - Original Husqvarna Ersatzteile Radkappe - 532121232 - Original Husqvarna Ersatzteile Scheibe - 532121749 - Original Husqvarna Ersatzteile Lenksäule - 587738904 - Original Husqvarna Ersatzteile Service Kit - 531169101 - Originale Husqvarna Satz - 587738905 - Original Husqvarna Ersatzteile Satz - 587738901 - Original Husqvarna Ersatzteile Radkappe - 532439743 - Original Husqvarna Ersatzteile Stufenrad A - 583551401 - Original Husqvarna Ersatzteile Scheibe - 819183812 - Original Husqvarna Ersatzteile Mutter - 873940800 - Original Husqvarna Ersatzteile Halter - 532407465 - Original Husqvarna Ersatzteile Bolzen - 532194747 - Original Husqvarna Ersatzteile Scheibe - 532194748 - Original Husqvarna Ersatzteile Mutter - 583612801 - Original Husqvarna Ersatzteile Gelenk - 597069802 - Original Husqvarna Ersatzteile Gelenk - 597069902 - Original Husqvarna Ersatzteile Federhalter - 532199849 - Original Husqvarna Ersatzteile Bolzen - 871020748 - Original Husqvarna Ersatzteile Bushing - 529496301 - Original Husqvarna Ersatzteile Mutter - 873900700 - Original Husqvarna Ersatzteile Scheibe - 532199162 - Original Husqvarna Ersatzteile Attacco - 585338802 - Originale Husqvarna Gelenk - 597069702 - Original Husqvarna Ersatzteile Bolzen - 532442147 - Original Husqvarna Ersatzteile Service Kit - 529846901 - Originale Husqvarna - - Subasm.Pivot.Lh.Nztr - 583561001 - Original Husqvarna Ersatzteile Lager - 532406013 - Original Husqvarna Ersatzteile Cap.Gear.Sector.Tex - 583576601 - Original Husqvarna Ersatzteile Halter - 532180166 - Original Husqvarna Ersatzteile Feder - 587613301 - Original Husqvarna Ersatzteile Platte - 587232002 - Original Husqvarna Ersatzteile Bolzen - 587907801 - Original Husqvarna Ersatzteile Lock Nut - 596040501 - Original Husqvarna Ersatzteile Einstellhebel - 595088102 - Original Husqvarna Ersatzteile Feder - 532198200 - Original Husqvarna Ersatzteile Husqvarna 534200501 - Bullone | Originale Scheibe - 583789501 - Original Husqvarna Ersatzteile Dcal.Wrning.Combined.Tcrd.2012 - 583580201 - Original Husqvarna Ersatzteile Folie - 581579701 - Original Husqvarna Ersatzteile Folie - 581517201 - Original Husqvarna Ersatzteile Folie - 532440247 - Original Husqvarna Ersatzteile Folie - 583101801 - Original Husqvarna Ersatzteile Folie - 581627301 - Original Husqvarna Ersatzteile Decalcomania - 583583601 - sostituisce - 532446158 Folie - 583482501 - Original Husqvarna Ersatzteile Folie - 581724301 - Original Husqvarna Ersatzteile Decalcomania - 583575701 - Originale Husqvarna Decalcomania - 583579801 - Originale Husqvarna Folie - 532445102 - Original Husqvarna Ersatzteile Kissen - 532441410 - Original Husqvarna Ersatzteile Kissen - 532441409 - Original Husqvarna Ersatzteile Cap Valve - 532059192 - Original Husqvarna Ersatzteile Nippel - 532065139 - Original Husqvarna Ersatzteile Pignone Ad Anello - 532106732 - Originale McCulloch Schlauch - 532059904 - Original Husqvarna Ersatzteile Reifen - 532122073 - Original Husqvarna Ersatzteile Nippel - 532000278 - Original Husqvarna Ersatzteile Lager - 532009040 - Original Husqvarna Ersatzteile Radkappe - 532104757 - Original Husqvarna Ersatzteile Reifen - 532420531 -ersetzt - 532106268 - 532122074 - Original Husqvarna Ersatzteile Rohr - 532007152 - Original Husqvarna Ersatzteile Pignone Ad Anello - 532106108 - Originale McCulloch Applique Bagger - 583765001 - Originale Husqvarna Mutter - 532174814 - Original Husqvarna Ersatzteile Grasfangsack - 583826901 - Original Husqvarna Ersatzteile Rahmen - 583825801 - Original Husqvarna Ersatzteile Tasche - 581337103 - Original Husqvarna Ersatzteile Latch.Bag.Crd.Gen2 - 583580301 - Original Husqvarna Ersatzteile Bolzen - 874760412 - Original Husqvarna Ersatzteile Christmas.Tree.Clip - 583548101 - Original Husqvarna Ersatzteile Schraube - 532199687 - Original Husqvarna Ersatzteile Tcrd.-Gen2.Uppr.U.Frame.Wldmt - 583570301 - Original Husqvarna Ersatzteile Lh.Bggr.Crner.Close-Out.Texcrd - 583580501 - Originale Husqvarna Lh.Bag.Crner.Close-Out.Texcrd - 583573001 - Original Husqvarna Ersatzteile Top.Bggr.Side.Close-Out.Tcrdii - 583573101 - Original Husqvarna Ersatzteile Bolzen - 872110506 - Original Husqvarna Ersatzteile Einstellhebel - 583827701 - Original Husqvarna Ersatzteile Bullone - 582736101 - sostituisce - 872140512 Stift - 532420306 - Original Husqvarna Ersatzteile Klammer - 532085179 - Original Husqvarna Ersatzteile Grassfangsack Kpl - 583826601 - Original Husqvarna Ersatzteile Pin.Clevis.375X2.375 - 583459101 - Original Husqvarna Ersatzteile Klammer - 532004497 - Original Husqvarna Ersatzteile Screw,#8.Flat.Head.Drill.Tip - 583392101 - Original Husqvarna Ersatzteile Grasfangbox - 583826801 - Original Husqvarna Ersatzteile Bolzen - 872110510 - Original Husqvarna Ersatzteile Upper.Clevis.Braket.Elect.Dump - 583765801 - Original Husqvarna Ersatzteile Auslöser - 585271201 - Original Husqvarna Ersatzteile Nyln.Spcr.375 X .75 X .4375.L - 583590601 - Original Husqvarna Ersatzteile Bolzen - 872110608 - Original Husqvarna Ersatzteile Halter - 581314102 - Original Husqvarna Ersatzteile Halter - 581314002 - Original Husqvarna Ersatzteile Halter - 581314802 - Original Husqvarna Ersatzteile Halter - 581314702 - Original Husqvarna Ersatzteile Tube Assy - 581315102 - Original Husqvarna Ersatzteile Halter - 581314202 - Original Husqvarna Ersatzteile Stift - 532448634 - Original Husqvarna Ersatzteile Halter - 586052302 - Original Husqvarna Ersatzteile Halter - 586052402 - Original Husqvarna Ersatzteile Halter - 586052502 - Original Husqvarna Ersatzteile
